    電機自動裝配線

    產品詳情

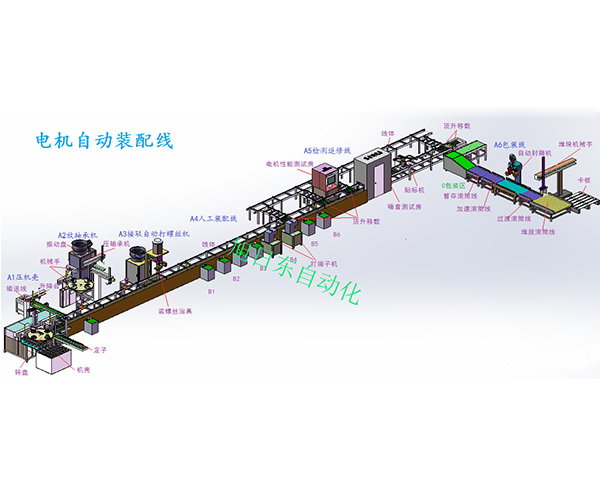

    電機自動裝配線主要由雙層倍速鏈輸送線、測試線、返板升降機、包裝機、碼垛機等設備組成,以實現產品的組裝和前測。

    倍速鏈輸送線又稱為自流式輸送系統,具有良好的穩定性和耐用性,適合大批量產品的連續性生產。


    倍速鏈輸送線優勢:

    1、 結構簡單,易于安裝,使用噪音低;

    2、 輸送能力大,可承載較大的載荷;

    3、 輸送速度準確穩定,能保證精確的同步輸送;

    4、 易于實現積放輸送,可用做裝配生產線或作為物料的儲存輸送;

    5、 可在各種惡劣的環境(高溫、粉塵)下工作,性能可靠;



    雙層倍速鏈輸送線說明:

    1、 動力部分:上下層各設置一套動力,P=1.5kw電機(品牌:德產SEW或臺產城邦,減速比i=100)配變頻器,線速度5~15m/min可調,每段動力長度≤20米;

    2、 輸送線導軌采用118×100倍速鏈專用國標鋁型材,表面電泳處理;

    3、 鏈條:采用蘇州產尼龍差速鏈,T=38.1;

    4、 機腳架:采用60×40×T2電泳鋁材制作,通過連接件固定輸送線導軌;

    5、 阻擋器缸及電磁閥采用亞德客品牌;

    6、 控制部分:OLC采用三菱,傳感器采用歐姆龍,交流接觸器采用施耐德,觸摸屏采用威綸,電控箱自制,其他電控元件采用施耐德/正泰。

    7、 附件部分:

              ① 燈架采用40×80電泳鋁材;

              ② 燈通采用40×80專用鋁材;

              ③ SOP支架采用“H”形支架,每個工位配備一個亞克力工藝看板;

              ④ 照明采用飛利浦雙支帶罩LED燈;

              ⑤ 工具吊軌采用28×30專用吊軌鋁材,每個工位配備一個風批小車;

              ⑥ 氣管采用6分鍍鋅管,每個工位配備1個Y型快速接嘴;

              ⑦ 油水分離器采用亞德客品牌;

              ⑧ 線體前后及中間適當位置設置急停開關;

              ⑨ 體全線拉通導靜電線,并在每個工位設置靜電手環及靜電報警器。



    返板升降機說明:

    1、 機架采用40×40鐵方通焊接制作,表面噴粉處理;

    2、 封板采用T1.2冷軋板折制,表面噴粉處理;

    3、 升降動力采用亞德客標準氣缸/電機+滾珠絲桿;

    4、 導向采用直線滑軌+滑塊;

    5、 輸送動力為優質臺產電機,P=120W,i=25;

    6、 輸送皮帶為專用加筋防滑帶。



    工裝板說明:

    材質采用T15 Q235,表面發黑處理,工裝板上安裝定位治具,前后安裝防撞膠墊。



    工作原理及流程:

    1、 空的工裝托盤由下層輸送線返回,經始端的返板升降機A自動轉送到上層輸送線始端,人工完成上料。

    2、 上層輸送線將工裝(連產品)按工藝流程順序輸送到各工位,完成對應組裝;

    3、 產品完成組裝后在線測試,完成測試后,合格的產品流向下一工位,不合格的產品進入返修工位,返修完成的產品從返修線返回主線測試段前端,再次進行在線測試;

    4、 測試合格的產品流到線尾后板機分離,空工裝板經返板升降機→主線下層回流線→返板升降機回到主線上線工位,進入下一循環;

    5、 產品從工裝板上轉移至包裝線,經包裝作業后到達線尾積放滾筒緩存段,再由碼垛機抓取到棧板上完成碼垛作業。
